最近在网上看到了IoT_Sec_Tutorial这个项目项目地址，拿过来学习一下，分5个点

提取iot固件

静态分析iot固件

动态分析iot固件

解密dlink固件

修复固件运行环境

iot入门可以看看《揭密家用路由器0day漏洞挖掘》这本书，笔者目前的iot安全学习阶段觉得难得并不是分析固件漏洞，而是对固件进行模拟和动态分析这一块，有些环境总是搭建失败（可能是菜吧XD）。笔者会将自己遇见的一些坑点写出来。在这里笔者可能会借用很多IoT_Sec_Tutorial这个项目的东西

IoT_Sec_Tutorial

提取 IOT 固件

首先在提取iot固件中需要的工具就是binwalk。在前面的路由器初探之D-LINK DIR-815多次溢出漏洞分析中笔者使用kali 2022.1提取非标准的Squashfs文件系统的时候会出现错误需要安装sasquatch。然后在网上搜索之后发现可能是kali的版本太新了导致安装报错，所以笔者直接在vm上装了一个ubuntu18，然后再安装sasquatch包括后面的固件模拟都需要安装很多环境，所以有点麻烦。笔者继续往下做这些实验的时候发现了一个osAttify。这个操作系统将iot的环境基本都装好了。所以笔者就下载了，并且安装使用，只能说一句真***好用。

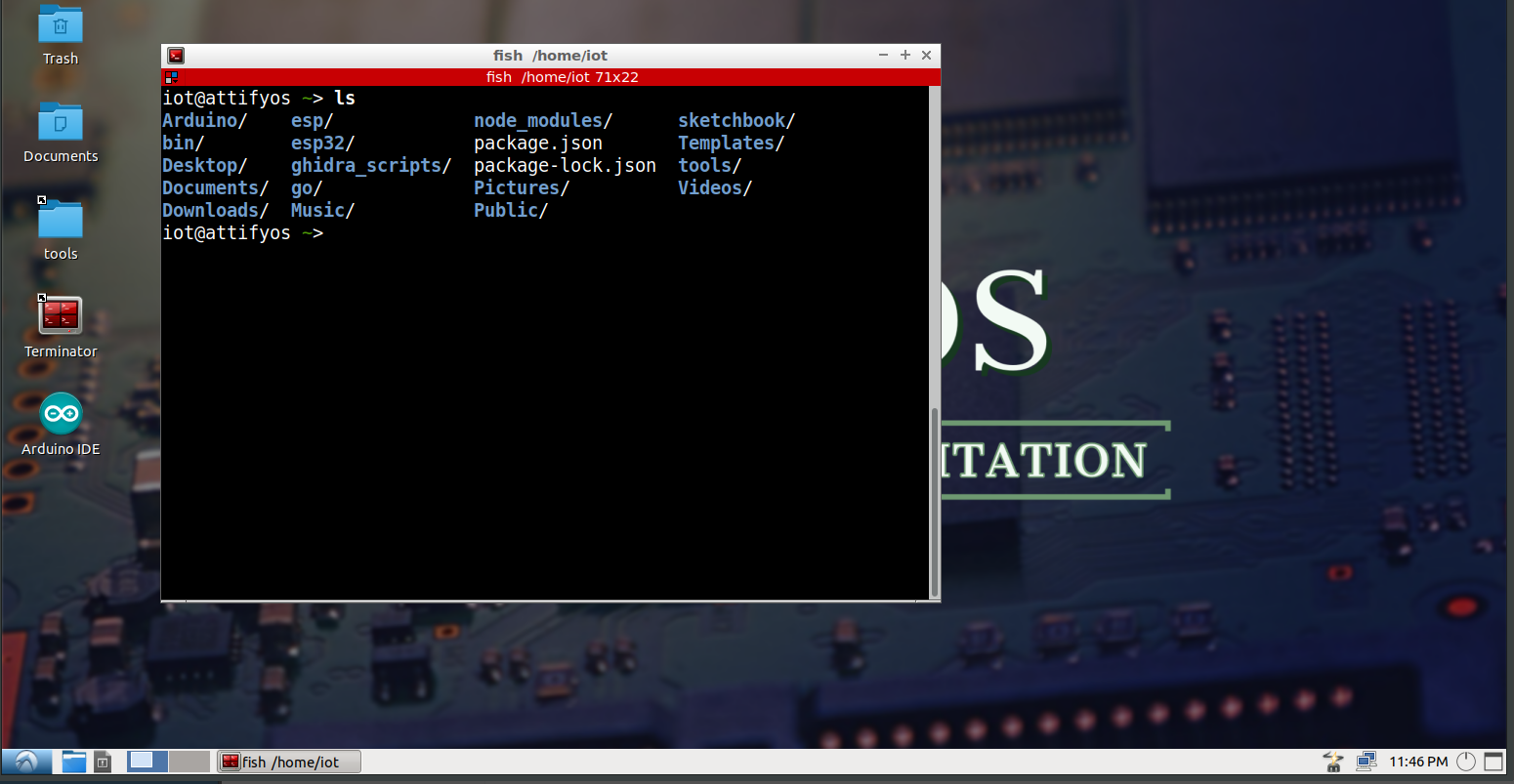

因为是国外的网盘下载链接，所以可能下的有点慢，这里笔者将这个os放到了百度网盘里，链接: https://pan.baidu.com/s/1eVVDXKVpH9ox_ein9pkchA 提取码: gprv 。ova直接使用虚拟机打开就可以了，界面如下图

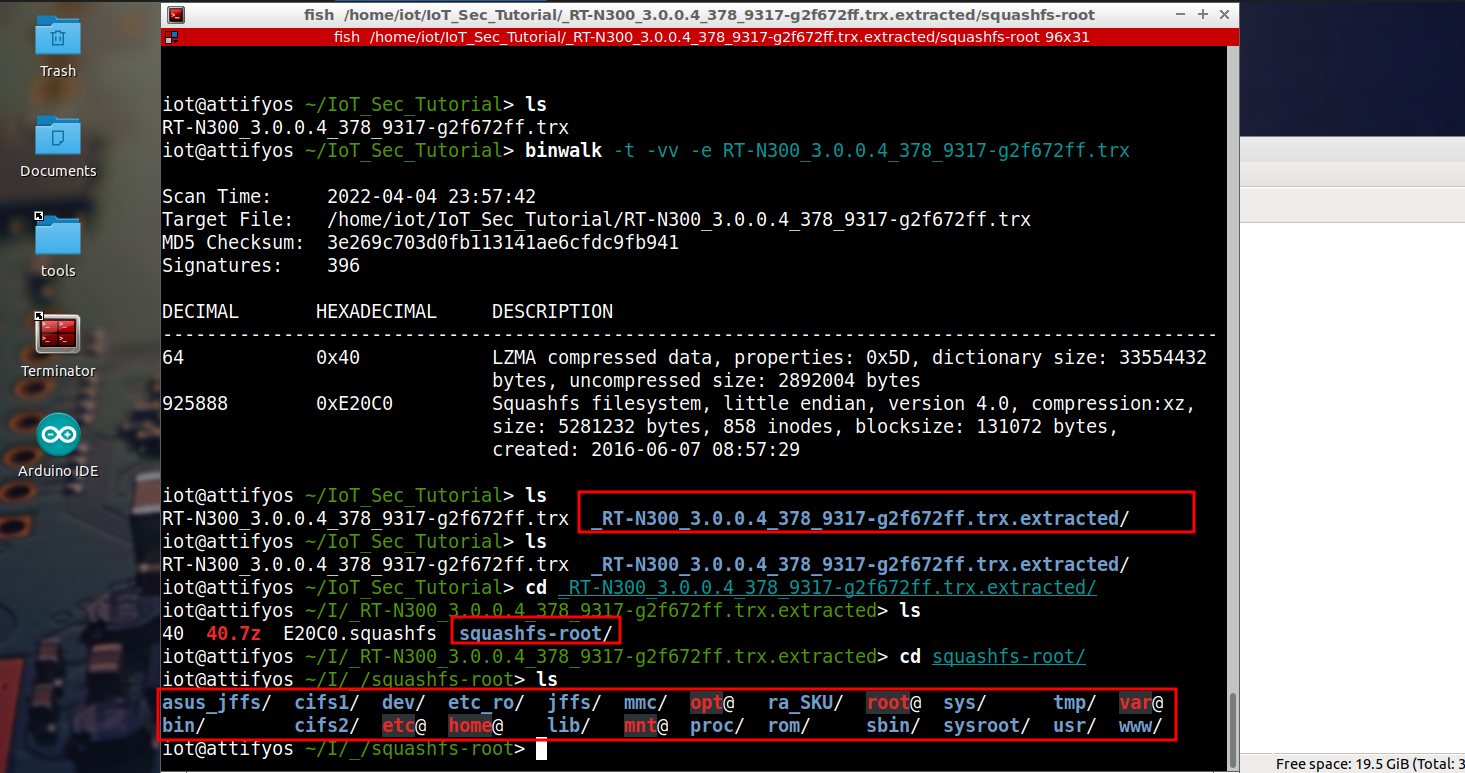

有了上面这个os，接下来就很方便操作了，对这个固件RT-N300_3.0.0.4_378_9317-g2f672ff.trx进行提取

可以加上-t -vv参数查看详细的提取过程。通过输出信息，可以得知该固件系统没有加密压缩，好了之后就可以看到squashfs-root这个文件夹了。得到的squashfs-root就是固件系统

静态分析iot固件

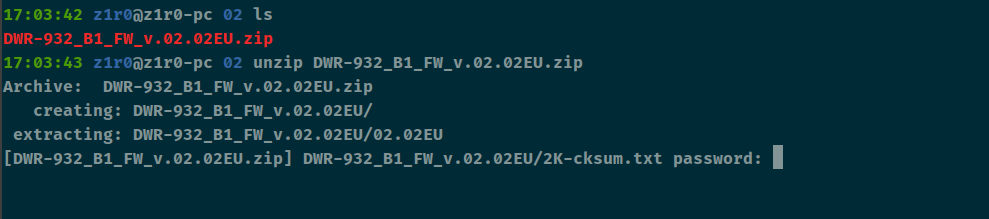

接下来拿的是一个zip方式的固件，我们需要对它进行解压，在解压的时候发现有压缩包密码

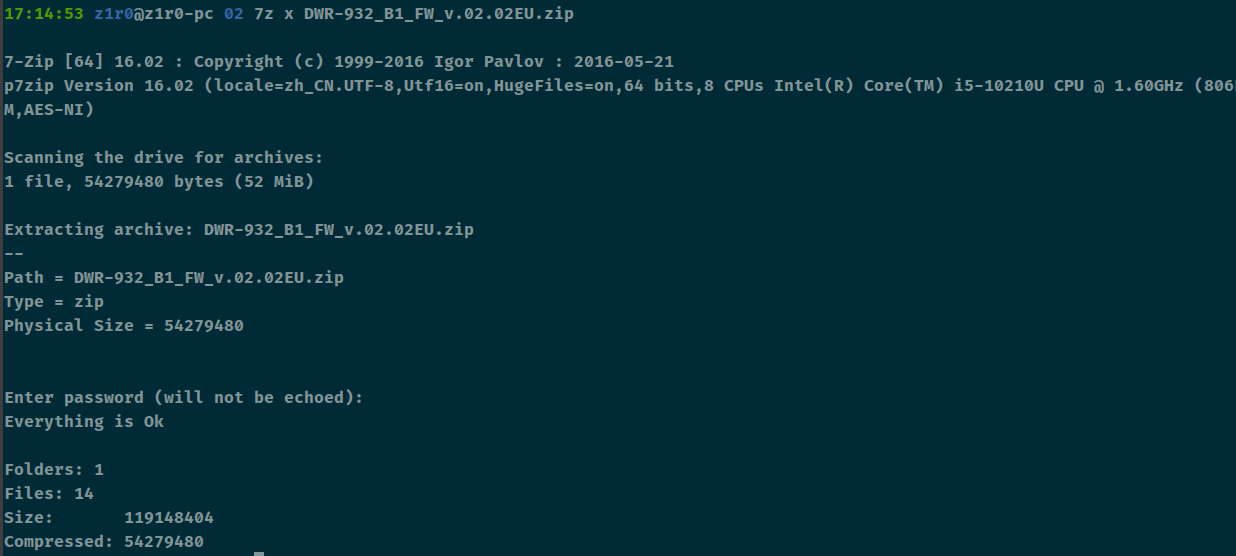

使用frackzip工具可以破解该zip的密码，时间太长了，所以直接看这个项目里告诉的密码。最后的密码是beUT9Z，有一个坑点unzip不能完整的解压需要使用7z

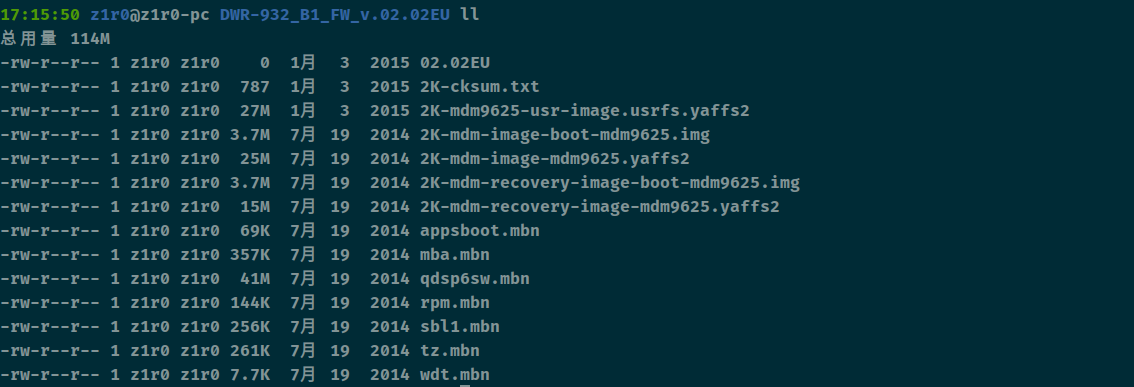

进入目录可以看到有很多的yaffs2文件和mbn文件。

YAFFS（Yet Another Flash File System）是由Aleph One公司所发展出来的NAND flash 嵌入式文件系统。

mbn：高通的一套用于加载网络环境的文件

核心的应该是2K-mdm-image-mdm9625.yaffs2。可以使用unyaffs来进行提取

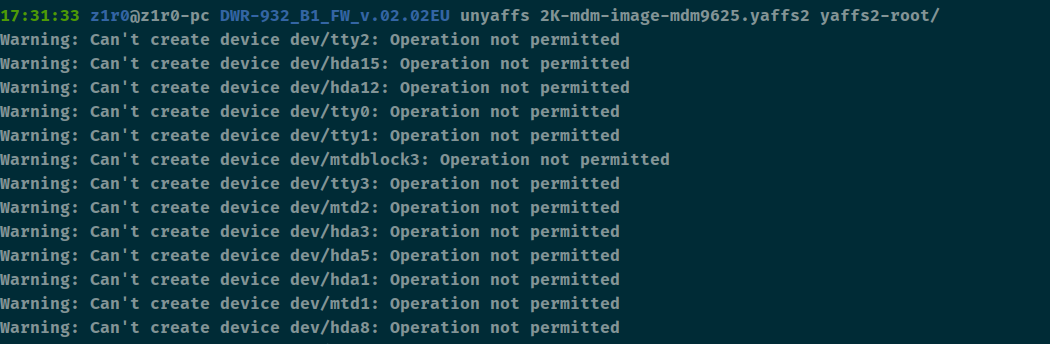

unyaffs 2K-mdm-image-mdm9625.yaffs2 yaffs2-root/

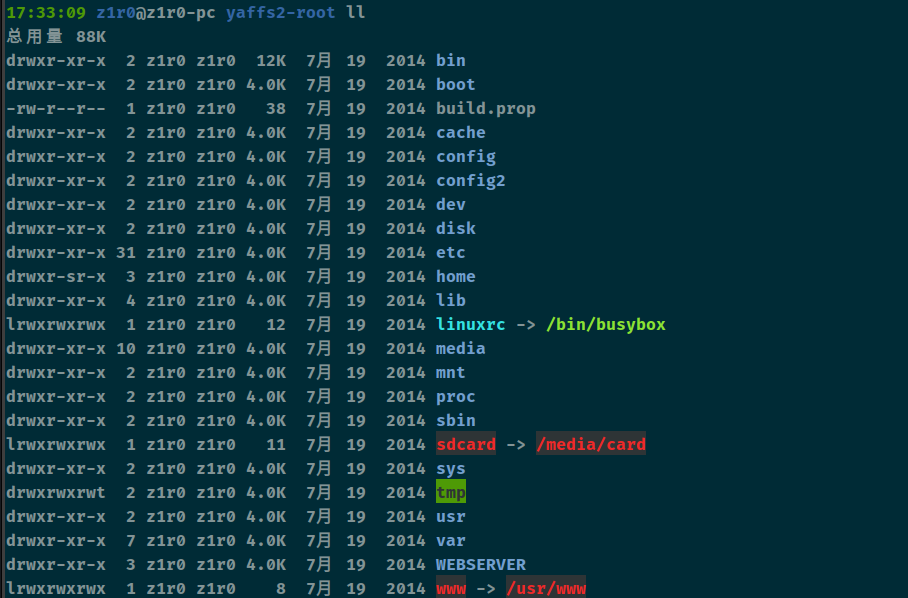

出了这个错的话就是没有sudo了，但是对于静态分析来说影响不大，提取之后就可以看到文件系统了

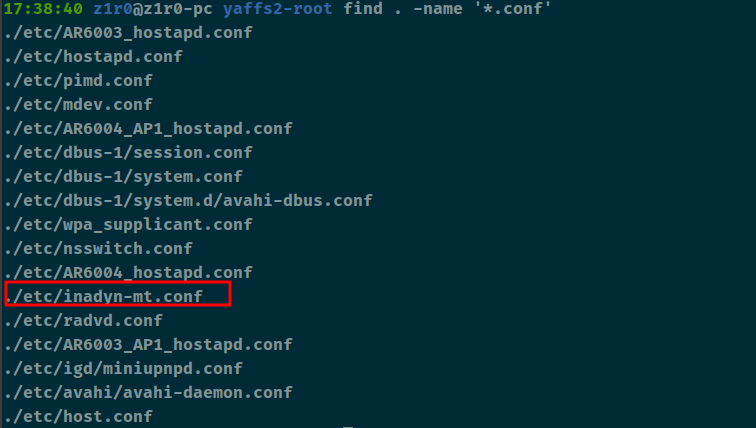

接下来我们查找该路径下的所有.conf文件，.conf文件多是配置文件，有可能从中可以发现敏感的信息。

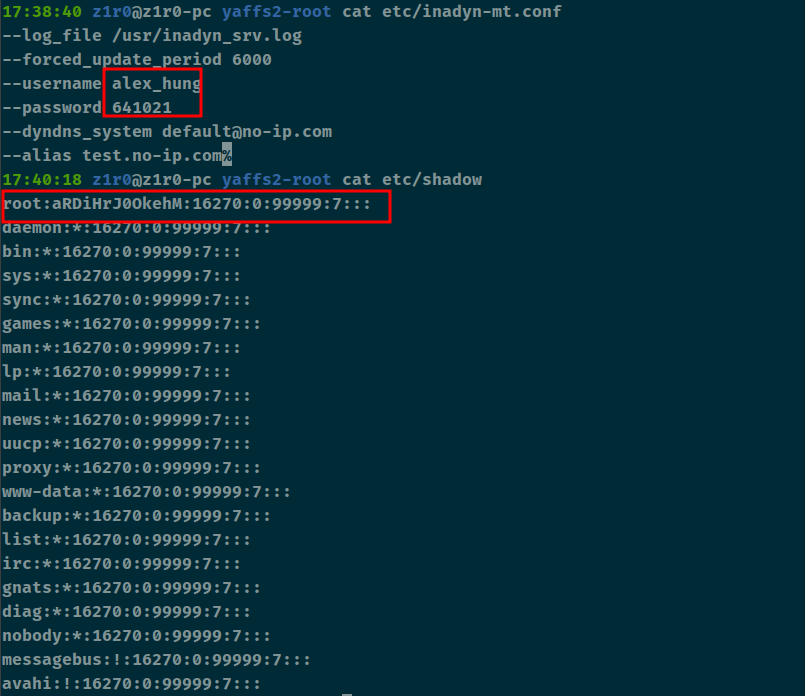

其中的inadyn-mt.conf文件引起了我们注意，这是no-ip应用的配置文件，no-ip就是一个相当于花生壳的东西，可以申请动态域名。我们从中可以发现泄露的no-ip的登陆账号及密码。同时在etc/shadow中发现了root的的密码

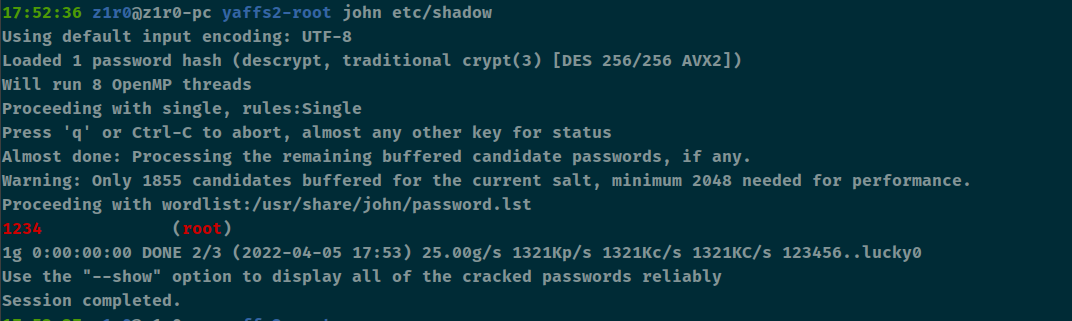

用john破解之后发现root的密码是1234。

为了发现更多价值的信息，我们可以使用firmwalker工具来自动化遍历该固件系统中的所有可疑文件

git clone https://github.com/craigz28/firmwalker.git

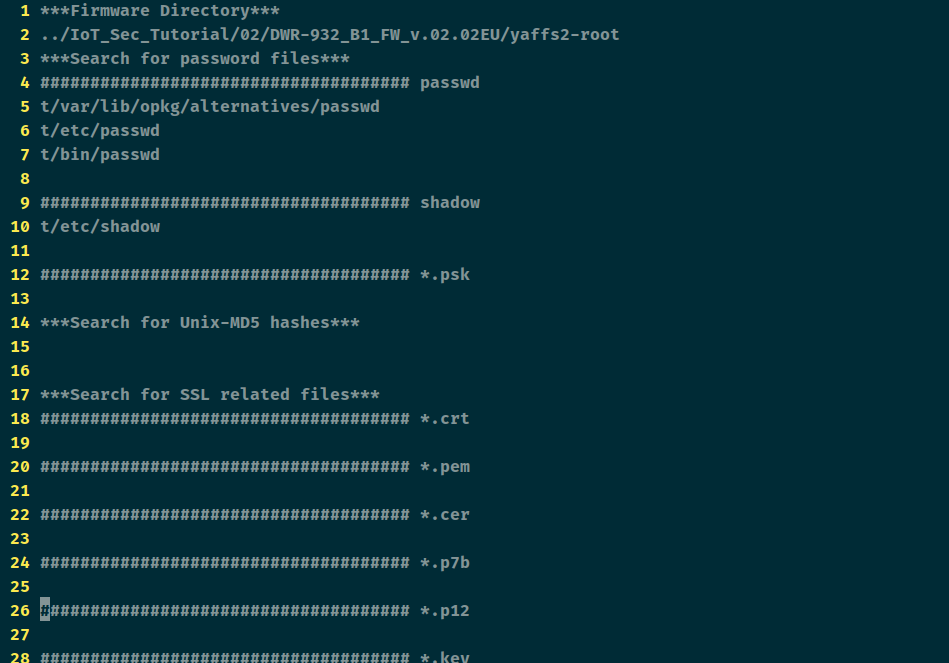

使用./firmwalker.sh ../IoT_Sec_Tutorial/02/DWR-932_B1_FW_v.02.02EU/yaffs2-root之后会自动生成firmwalker.txt并将结果存入。

分析完敏感的配置文件后，我们接下来分析存在风险的二进制程序。查看自启动的程序，在etc/init.d中一个start_appmgr脚本引起了我们注意，mgr一般就是主控程序的意思。

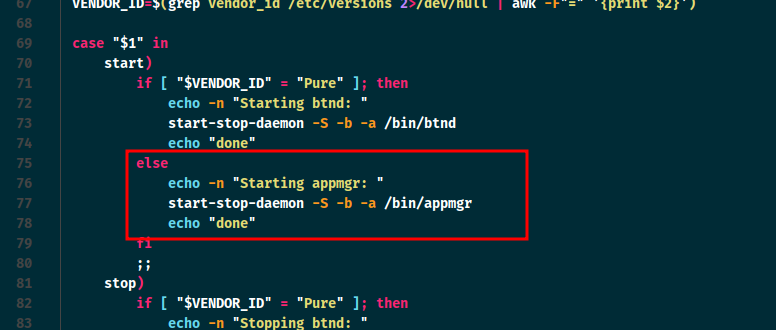

看一下这个程序吧，发现该脚本会在开机的时候以服务的形式运行/bin/appmgr程序。

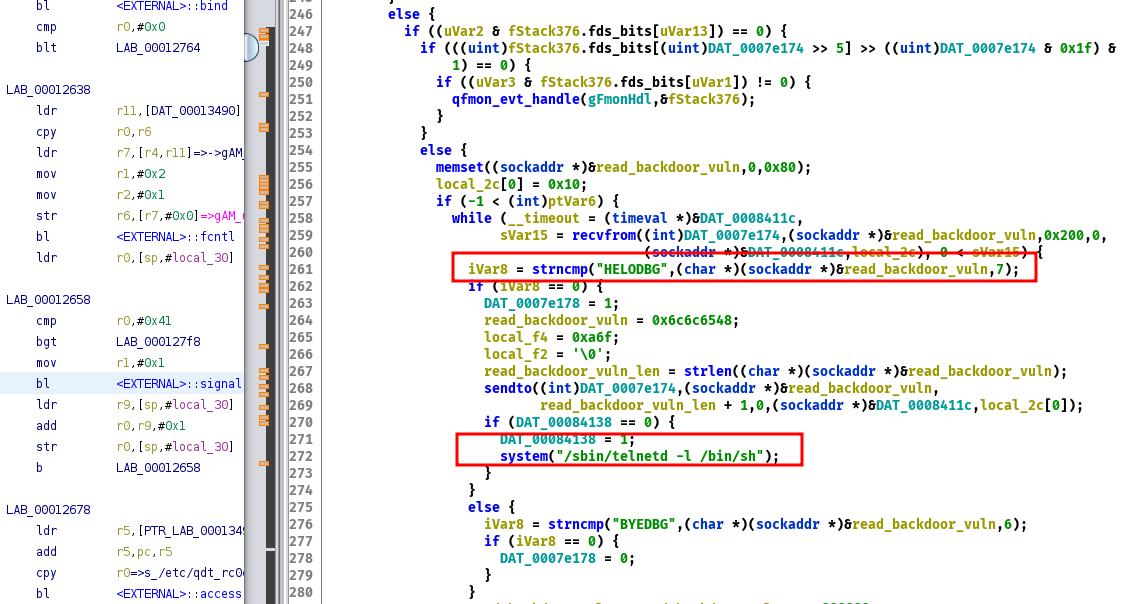

我们接下来对这个程序进行逆向分析，理解这个程序到底会做些什么。在“/bin/appmgr”中，有一个线程会持续监听0.0.0.0:39889（UDP），并等待传入控制命令。

当传入HELODBG的时候会给一个shell。所以poc可以这样构造

1 2	echo -ne "HELODBG" \| nc -u 192.168.1.1 39889 telnet 192.168.1.1

这里先放一放了，后面的话会专门写一个DWR-932_B1_FW_v.02.02EU漏洞分析

动态分析IoT固件

在这里我们采用的是DVRF这个固件，在这里我们先进行固件模拟，什么是固件模拟呢，其实就是让这个固件模拟一个真实的路由器有web服务器和telent这些功能。

前面说了attify，我们在attify里面进行固件模拟。将这个固件放到attiry中并运行下面的命令（后面的参数是固件的位置

注意：这里有两个固件，一个是DVRF_v03.bin还有一个是DWP2360b-firmware-v206-rc018.bin。模拟运行的是DWP2360b-firmware-v206-rc018.bin，因为DVRF_v03.bin笔者模拟运行一下发现network interfaces是空的，然后就用了这个项目给的DWP2360b-firmware-v206-rc018.bin来进行模拟。

下载地址：DWP2360b-firmware-v206-rc018.bin DVRF_v03.bin

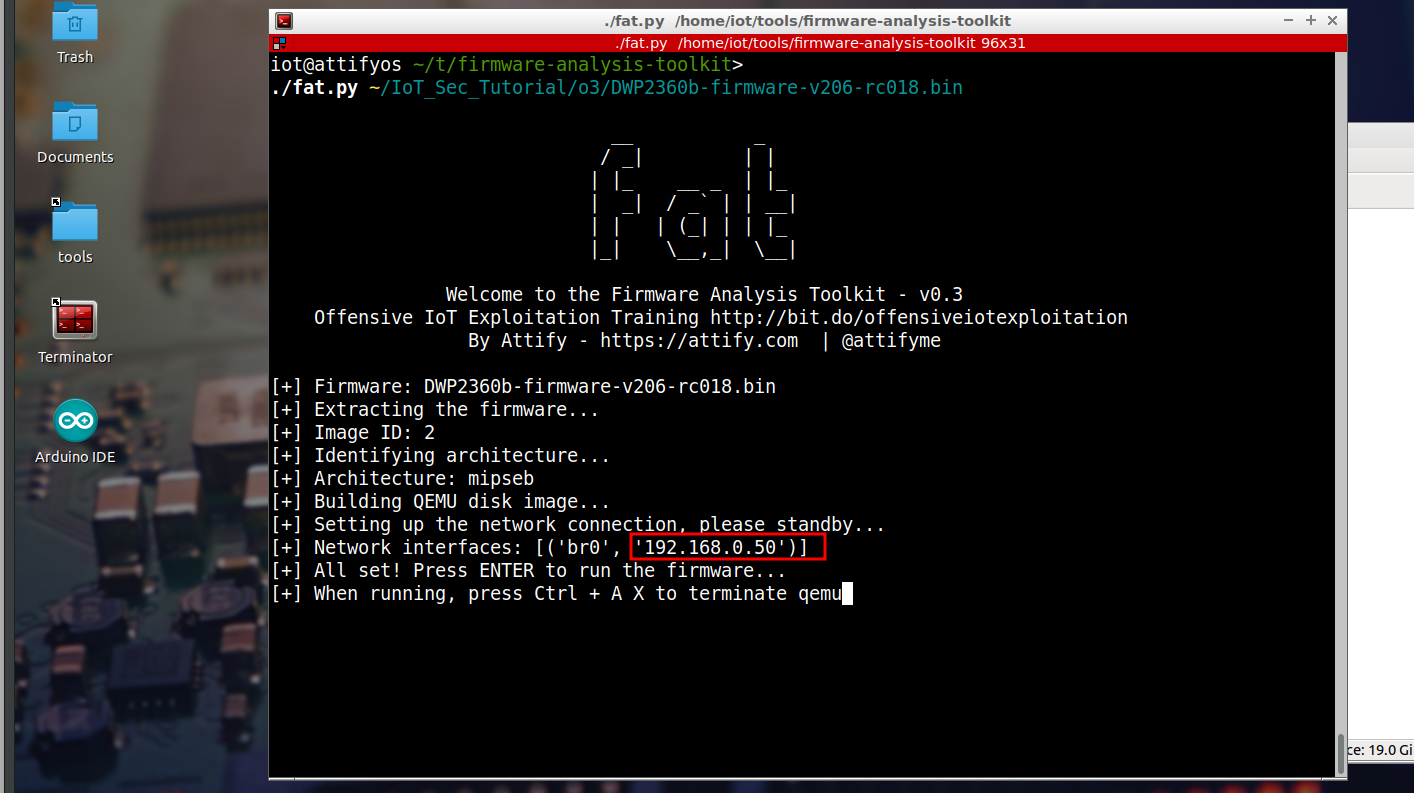

运行这个命令就可以对dwp进行固件模拟./fat.py ~/IoT_Sec_Tutorial/o3/DWP2360b-firmware-v206-rc018.bin

红色框子里面就是路由器web端的入口。接下来按一下回车就可以模拟一个真实的路由器了。

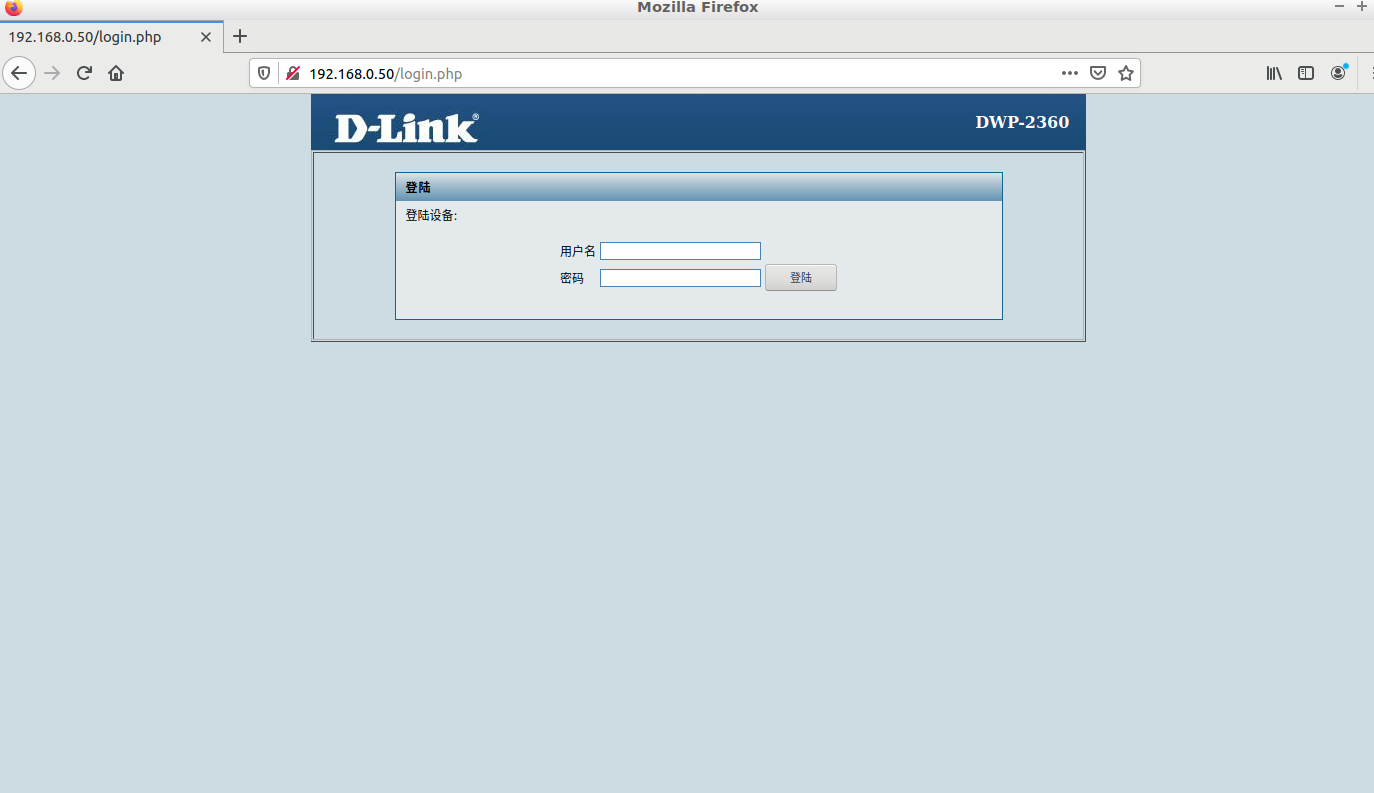

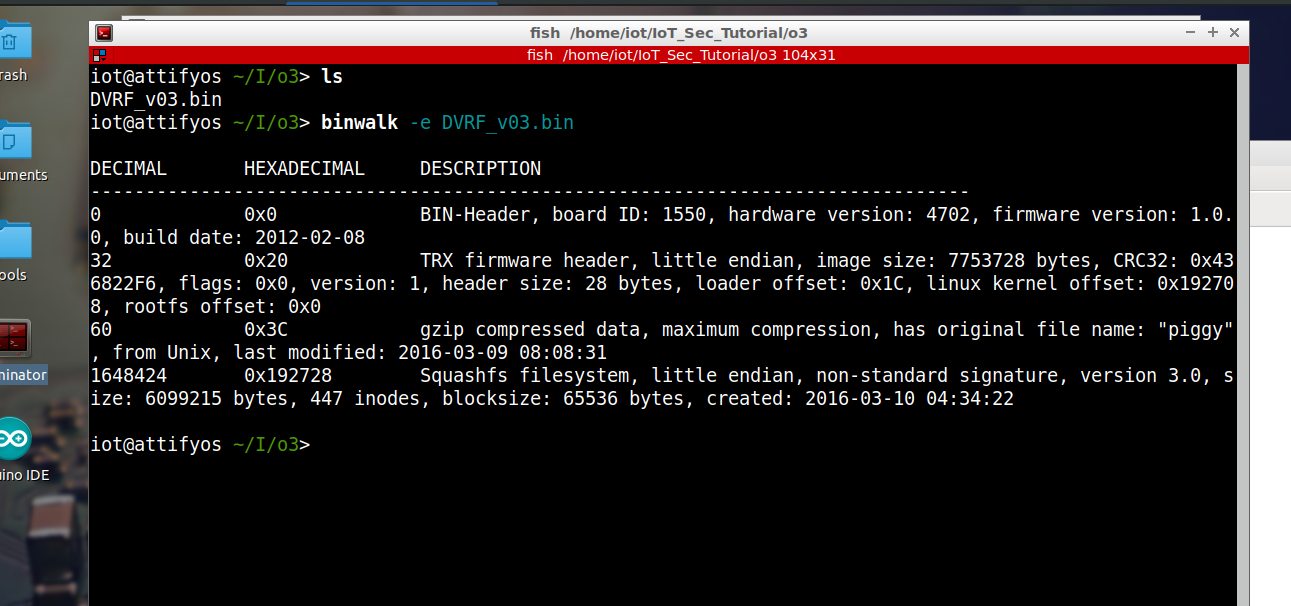

这个时候就可以使用attify自带的firefox来访问一下这个地址，可以看到启动成功。DVRF这个固件是一个自制的充满漏洞的固件，供学习用的。接下来就是进行动态分析，在动态分析之前需要做的是binwalk -e 固件

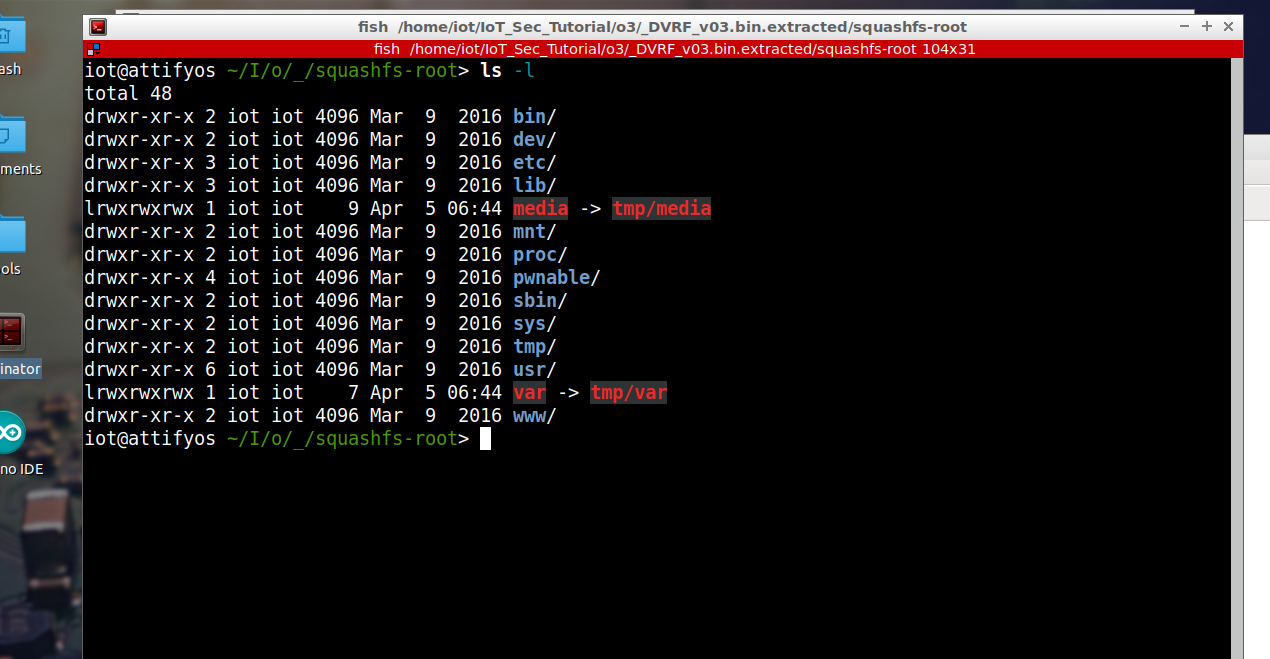

跟进文件系统，pwnable这个文件夹存放着有漏洞的程序示例。

我们选取缓冲区漏洞程序stack_bof_01进行实验。首先使用file命令查看该程序的架构。

可以看到是MIPS32

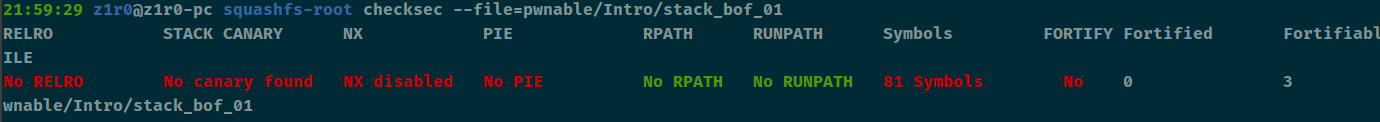

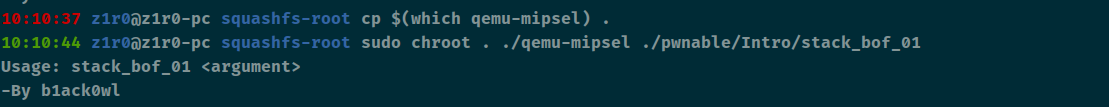

保护方面的话基本什么都没开，想怎么溢出就怎么溢出，启动这个程序看一下是什么，需要将qemu-mipsel放到本目录下不然会出现一些找不到文件或目录这种错误

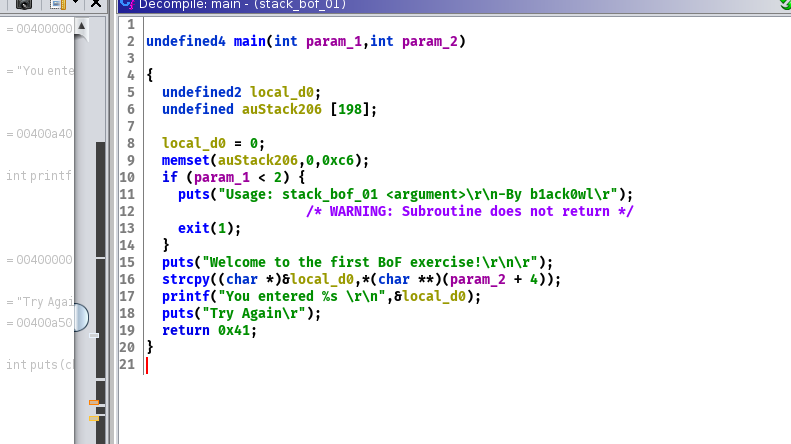

放到ghidra中看一下这个程序是什么样子的。

一个栈溢出，在第16行这里，当argv[1]超过austack206的空间时就会溢出。这个程序还给了一个后门，利用思路很简单，ret2text

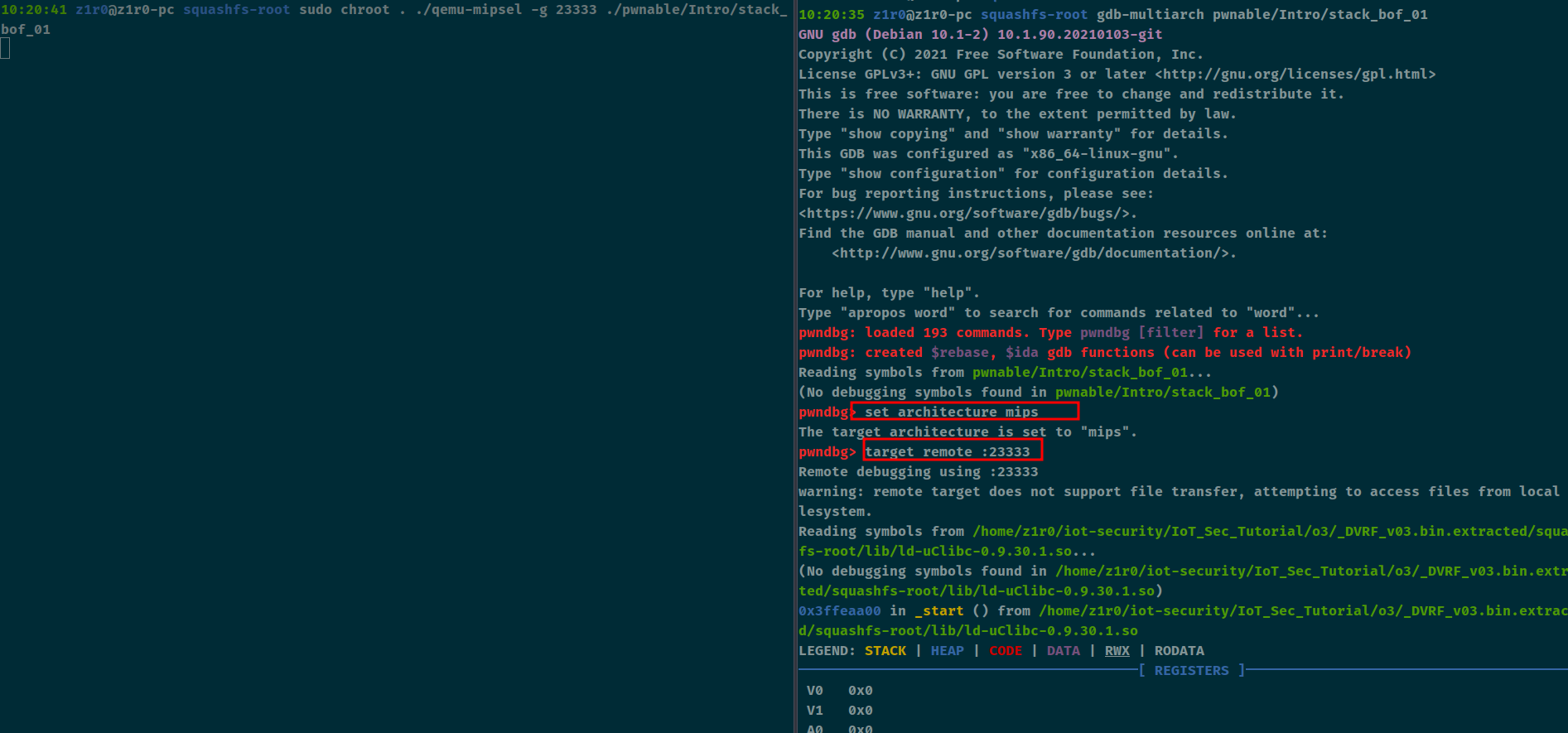

我们需要先确定偏移是多少，这里采取动态调试。

接着我们需要输入数据，笔者用的是patternoffest.py至于为什么会用这个是因为笔者的gdb-multiarch里面的测试偏移的命令没反应

# coding:utf-8
'''
生成定位字符串：轮子直接使用
'''

import argparse
import struct
import binascii
import string
import sys
import re
import time
a ="ABCDEFGHIJKLMNOPQRSTUVWXYZ"
b ="abcdefghijklmnopqrstuvwxyz"
c = "0123456789"
def generate(count,output):
    # pattern create
    codeStr =''
    print '[*] Create pattern string contains %d characters'%count
    timeStart = time.time()
    for i in range(0,count):
        codeStr += a[i/(26*10)] + b[(i%(26*10))/10] + c[i%(26*10)%10]
    print 'ok!'
    if output:
        print '[+] output to %s'%output
        fw = open(output,'w')
        fw.write(codeStr)
        fw.close()
        print 'ok!'
    else:
        return codeStr
    print "[+] take time: %.4f s"%(time.time()-timeStart)

def patternMatch(searchCode, length=1024):

   # pattern search
   offset = 0
   pattern = None

   timeStart = time.time()
   is0xHex = re.match('^0x[0-9a-fA-F]{8}',searchCode)
   isHex = re.match('^[0-9a-fA-F]{8}',searchCode)

   if is0xHex:
       #0x41613141
       pattern = binascii.a2b_hex(searchCode[2:])
   elif isHex:
       pattern = binascii.a2b_hex(searchCode)
   else:
       print  '[-] seach Pattern eg:0x41613141'
       sys.exit(1)

   source = generate(length,None)
   offset = source.find(pattern)

   if offset != -1: # MBS
       print "[*] Exact match at offset %d" % offset
   else:
       print
       "[*] No exact matches, looking for likely candidates..."
       reverse = list(pattern)
       reverse.reverse()
       pattern = "".join(reverse)
       offset = source.find(pattern)

       if offset != -1:
           print "[+] Possible match at offset %d (adjusted another-endian)" % offset

   print "[+] take time: %.4f s" % (time.time() - timeStart)

def mian():
   '''
   parse argument
   '''
   parser = argparse.ArgumentParser()
   parser.add_argument('-s', '--search', help='search for pattern')
   parser.add_argument('-c', '--create', help='create a pattern',action='store_true')
   parser.add_argument('-f','--file',help='output file name',default='patternShell.txt')
   parser.add_argument('-l', '--length', help='length of pattern code',type=int, default=1024)
   args = parser.parse_args()
   '''
   save all argument
   '''
   length= args.length
   output = args.file
   createCode = args.create
   searchCode = args.search

   if createCode and (0 <args.length <= 26*26*10):
       generate(length,output)
   elif searchCode and (0 <args.length <=26*26*10):
       patternMatch(searchCode,length)
   else:
       print '[-] You shoud chices from [-c -s]'
       print '[-] Pattern length must be less than 6760'
       print 'more help: pattern.py -h'

if __name__ == "__main__":
   if __name__ == '__main__':
       mian()

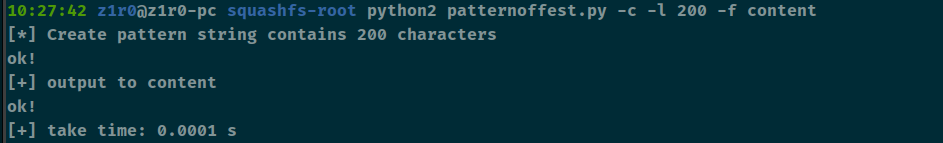

使用这个创建200个垃圾数据

Aa0Aa1Aa2Aa3Aa4Aa5Aa6Aa7Aa8Aa9Ab0Ab1Ab2Ab3Ab4Ab5Ab6Ab7Ab8Ab9Ac0Ac1Ac2Ac3Ac4Ac5Ac6Ac7Ac8Ac9Ad0Ad1Ad2Ad3Ad4Ad5Ad6Ad7Ad8Ad9Ae0Ae1Ae2Ae3Ae4Ae5Ae6Ae7Ae8Ae9Af0Af1Af2Af3Af4Af5Af6Af7Af8Af9Ag0Ag1Ag2Ag3Ag4Ag5Ag6Ag7Ag8Ag9Ah0Ah1Ah2Ah3Ah4Ah5Ah6Ah7Ah8Ah9Ai0Ai1Ai2Ai3Ai4Ai5Ai6Ai7Ai8Ai9Aj0Aj1Aj2Aj3Aj4Aj5Aj6Aj7Aj8Aj9Ak0Ak1Ak2Ak3Ak4Ak5Ak6Ak7Ak8Ak9Al0Al1Al2Al3Al4Al5Al6Al7Al8Al9Am0Am1Am2Am3Am4Am5Am6Am7Am8Am9An0An1An2An3An4An5An6An7An8An9Ao0Ao1Ao2Ao3Ao4Ao5Ao6Ao7Ao8Ao9Ap0Ap1Ap2Ap3Ap4Ap5Ap6Ap7Ap8Ap9Aq0Aq1Aq2Aq3Aq4Aq5Aq6Aq7Aq8Aq9Ar0Ar1Ar2Ar3Ar4Ar5Ar6Ar7Ar8Ar9As0As1As2As3As4As5As6As7As8As9At0At1At2At3At4At5At6At7At8At9

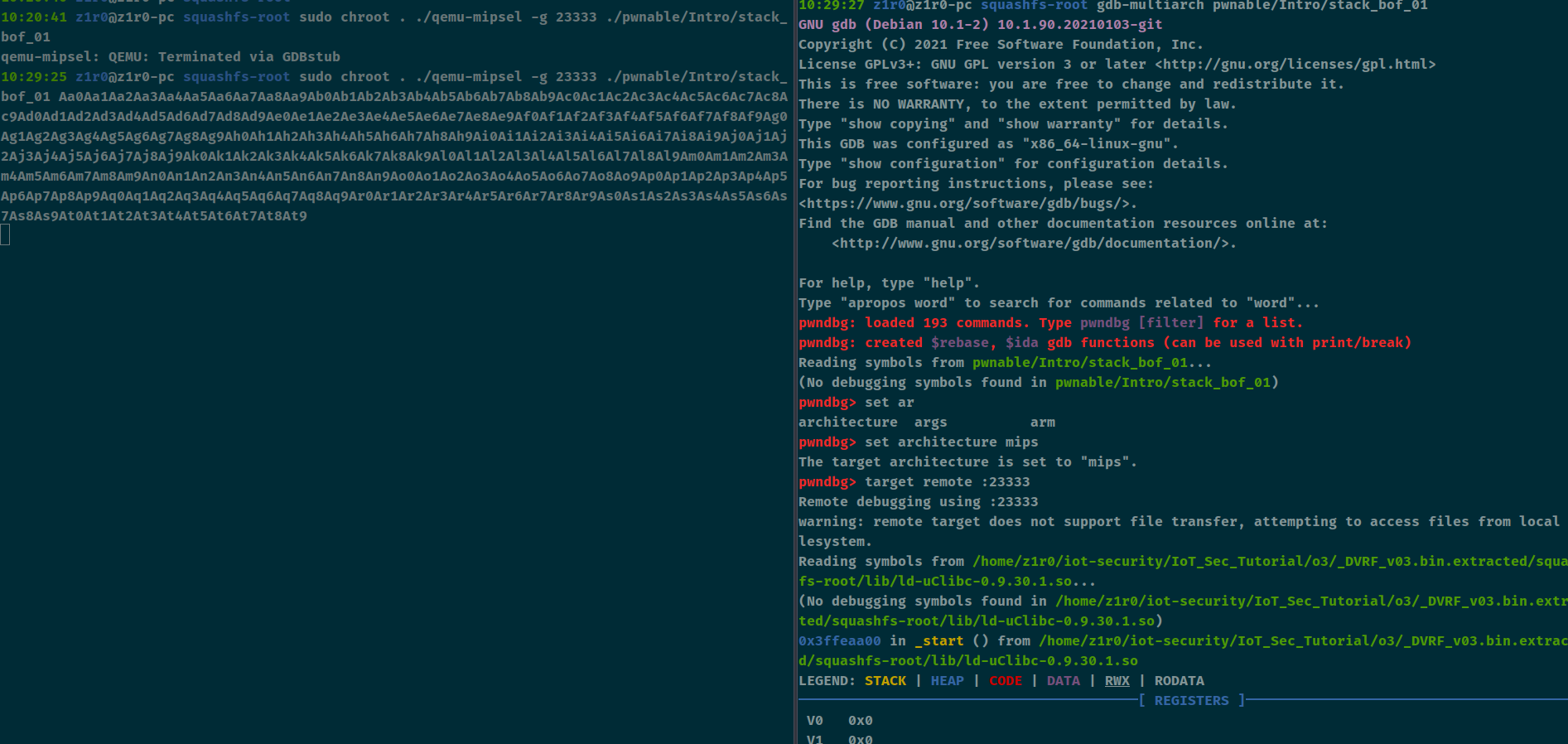

然后重新带这200个垃圾数据重新动态调试

在pwndbg里面运行c让这个程序跑起来

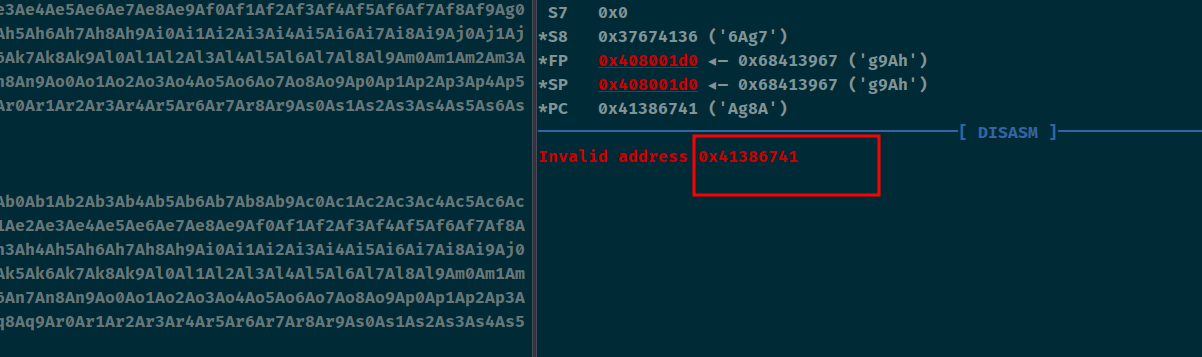

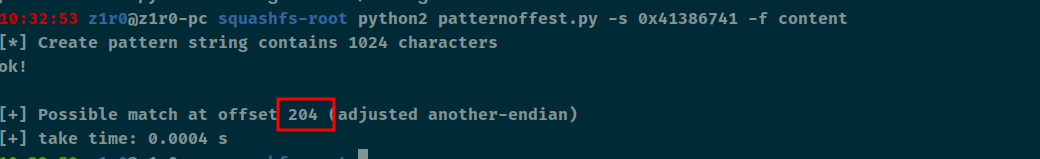

发现了返回地址被覆盖了，再次使用patternoffest.py这个脚本测试出偏移

offest = 204，利用ret2text将返回地址覆盖成shell即可。

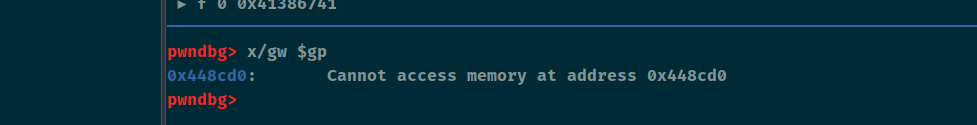

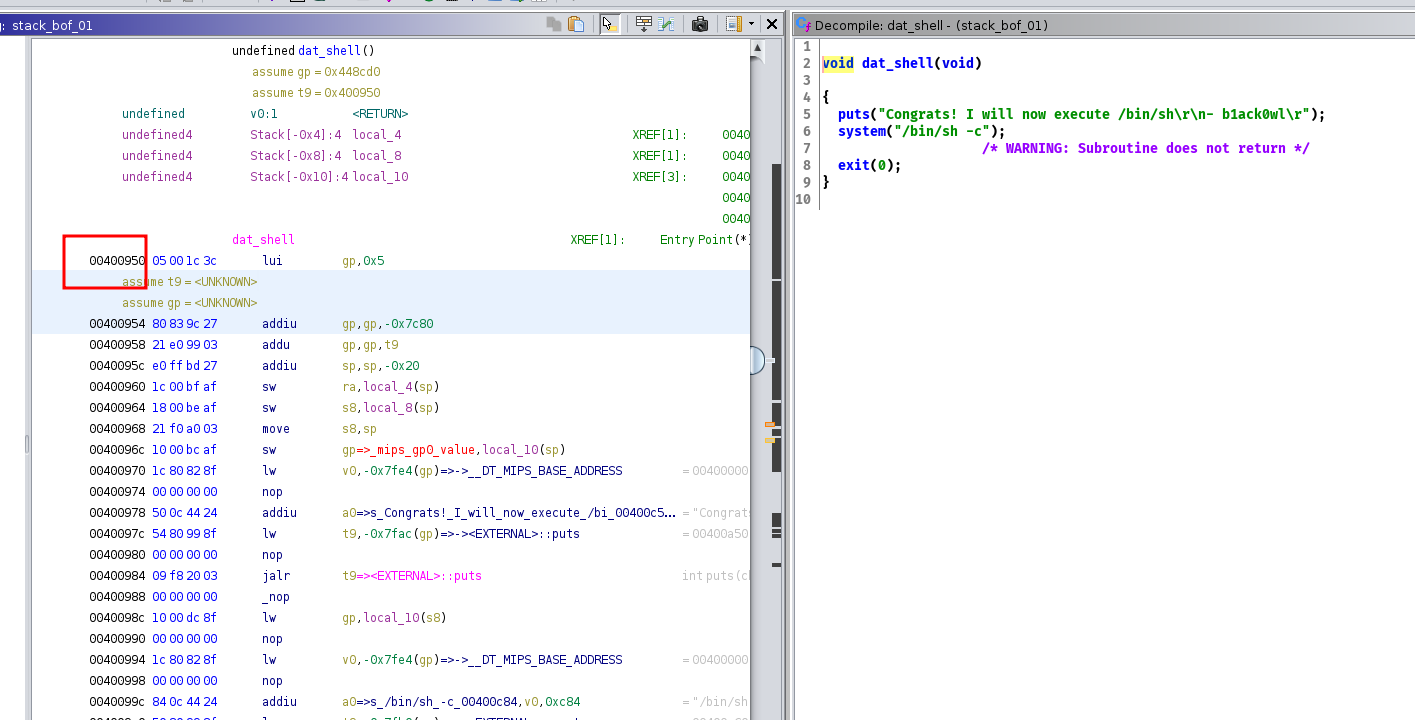

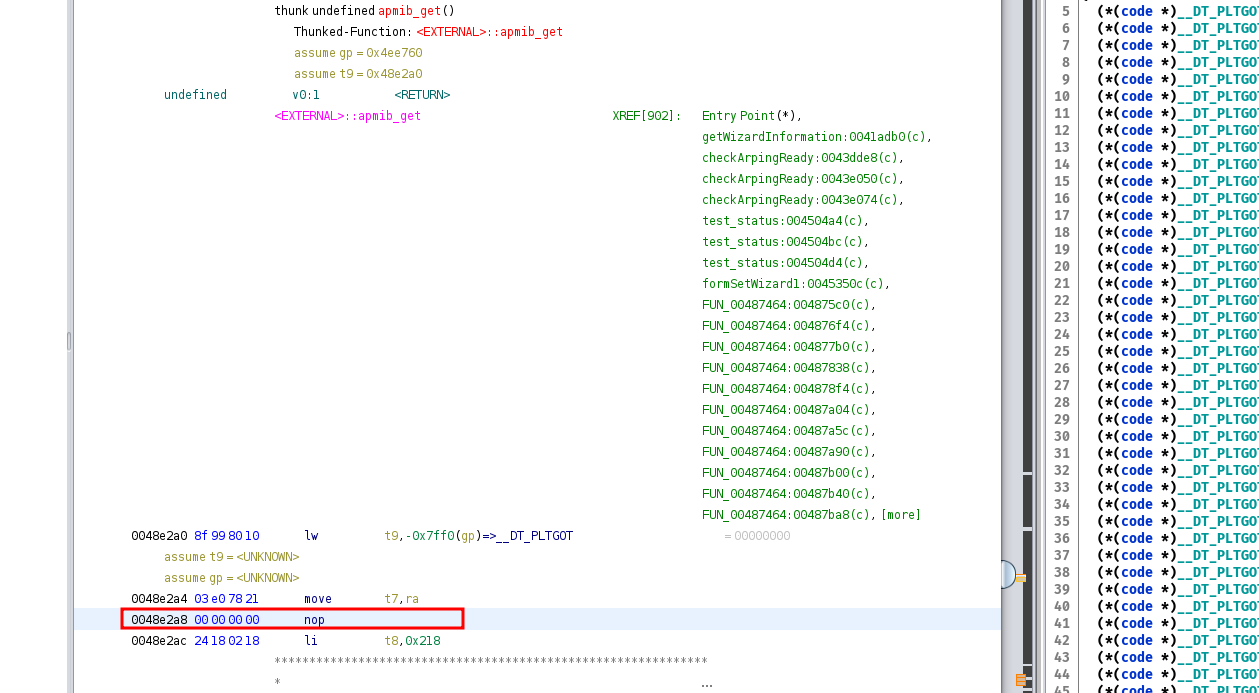

这里需要用0x5c的地址才能利用成功，原因看图

为了让shell正常运行所以我们肯定不能有gp从0x5c之里开始就可以顺利进行

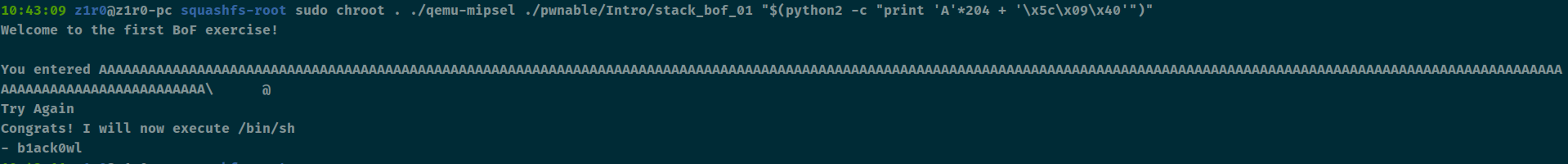

成功利用

解密dlink固件

本次要研究的是路由器Dlink-882的固件

ftp://ftp2.dlink.com/PRODUCTS/DIR-882/REVA/，其中的zip文件就是各版本的固件。

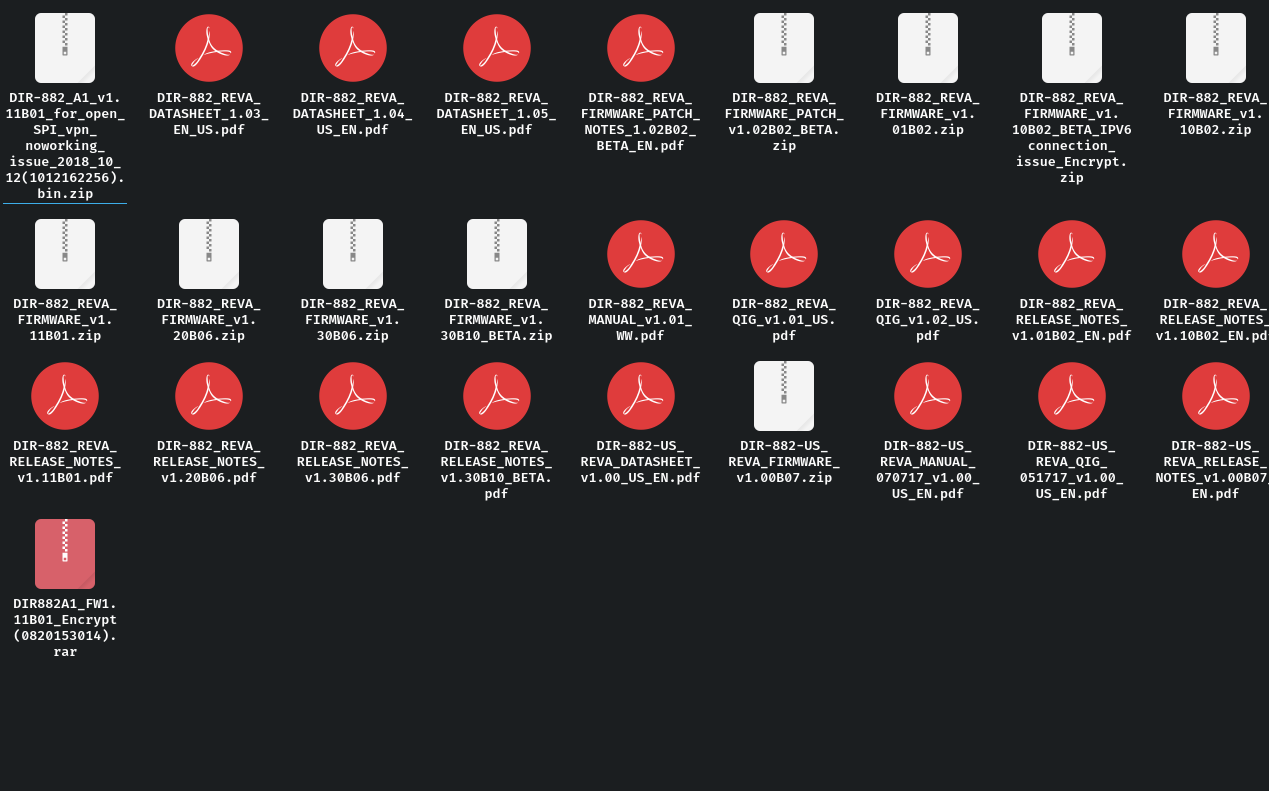

然后笔者访问之后是这样的，直接打开了一个文件夹然后里面就是822的一些文件

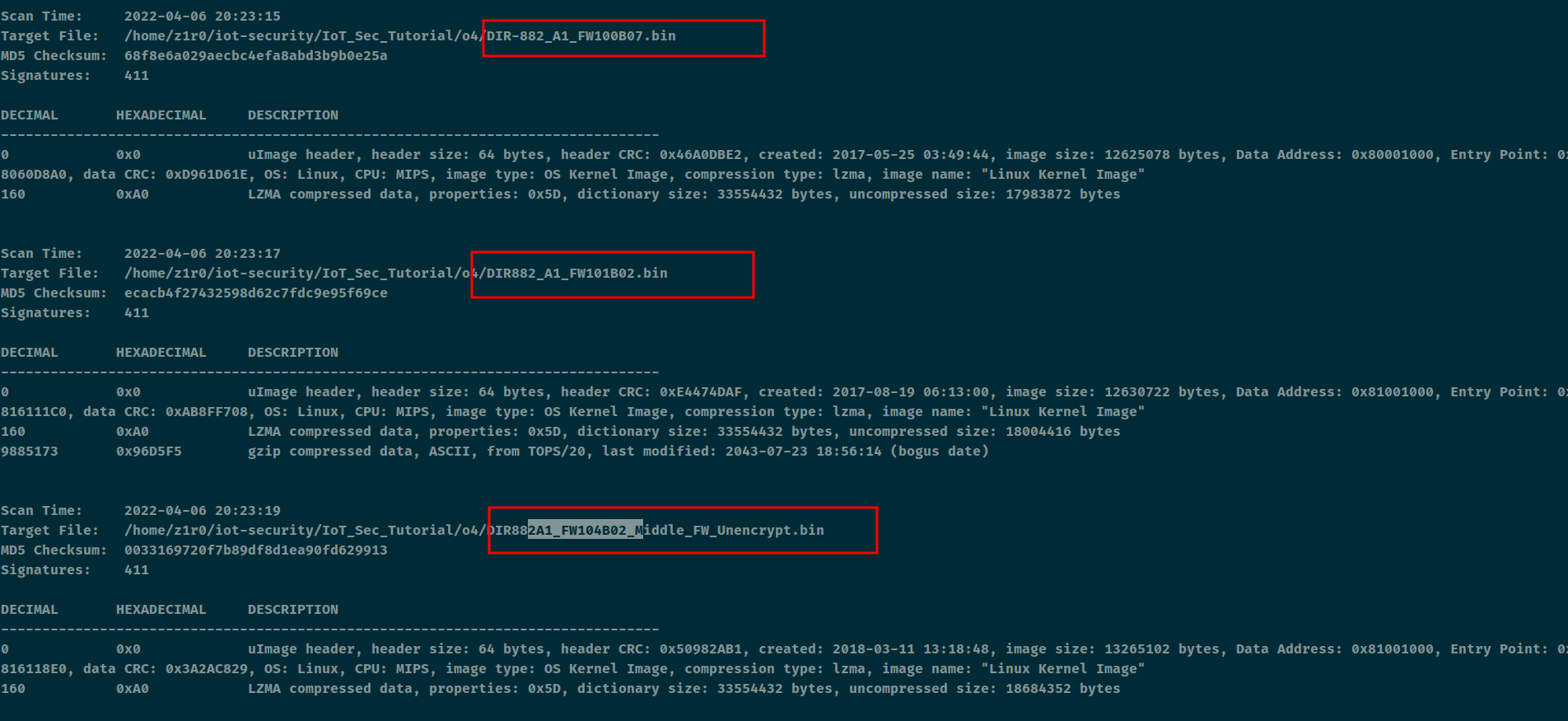

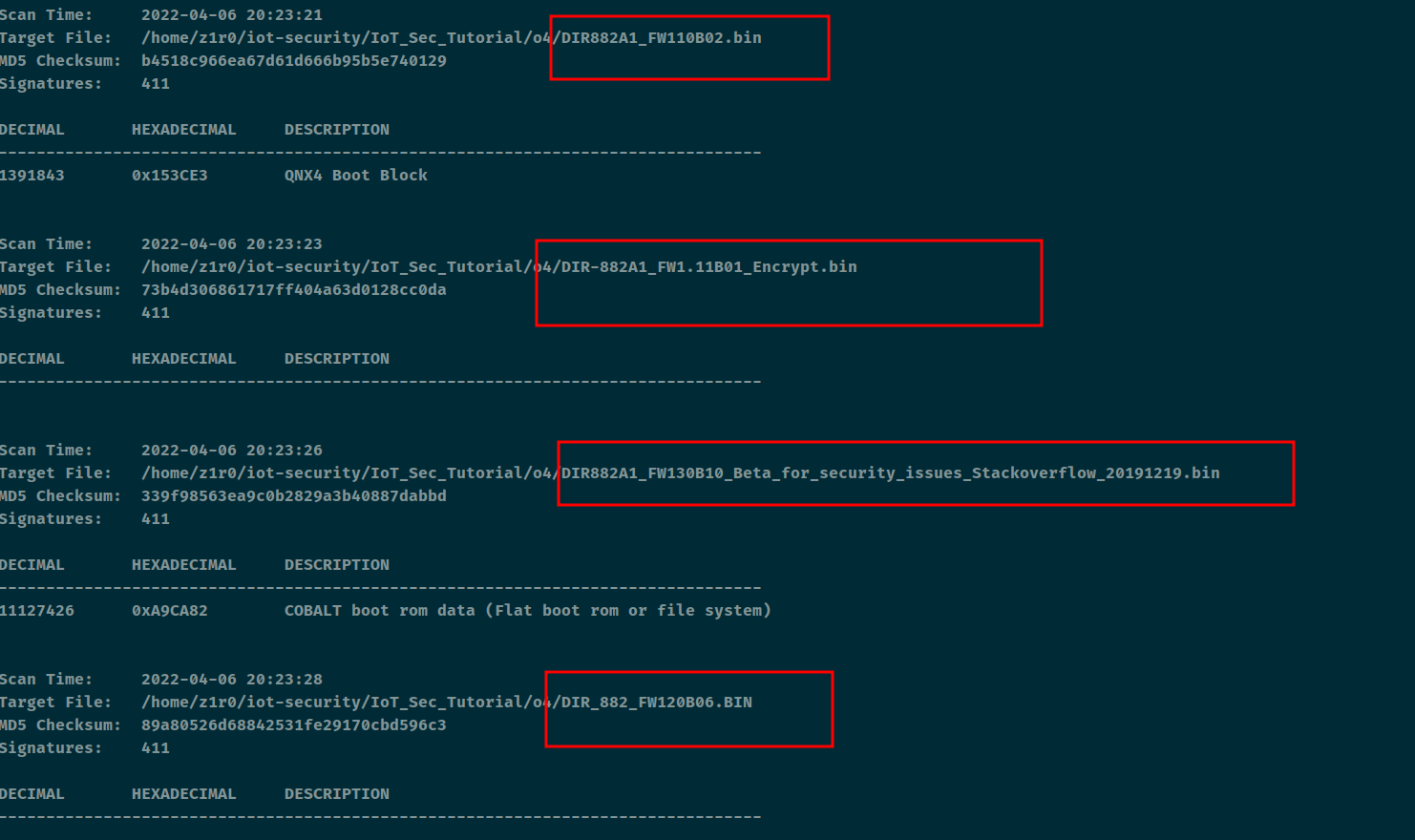

将FW100B07、FW101B02、FW104B02、FW110B02、FW111B01、FW120B06、FW130B10下载下来，然后解压并使用binwalk对其进行检测

检测发现100b07, 101b02, 104b02这些是没有加密的

FW110B02、FW111B01、FW120B06、FW130B10均是加密的

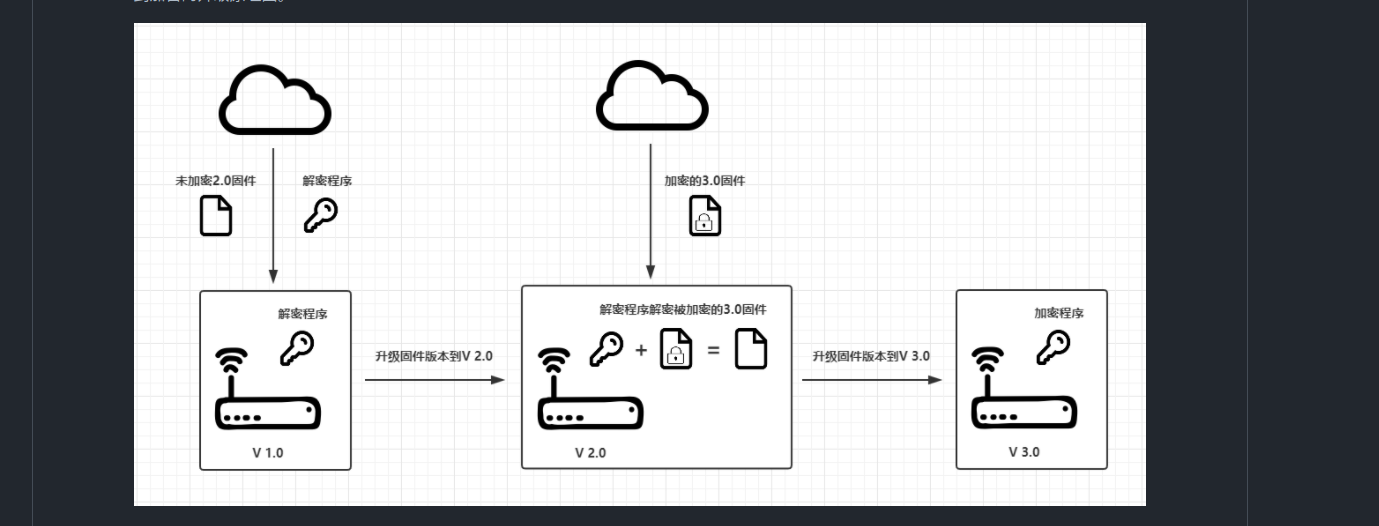

那么我们可以确定104B02是中间版本。固件版本迭代的过程经历了固件未加密到固件加密，说明中间肯定有个中间版本（类似下图），下图是固件从未加密到加密的升级原理图。

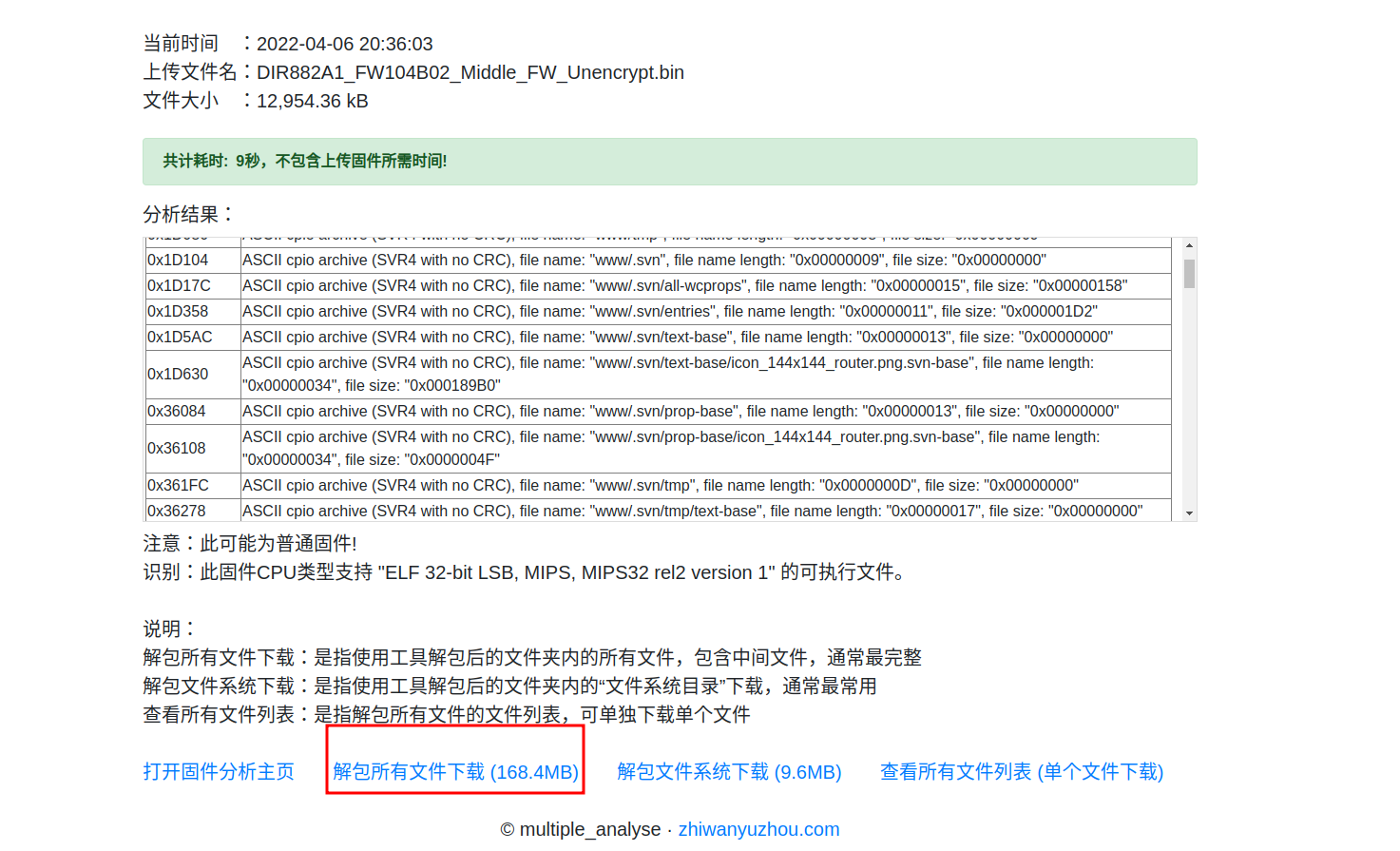

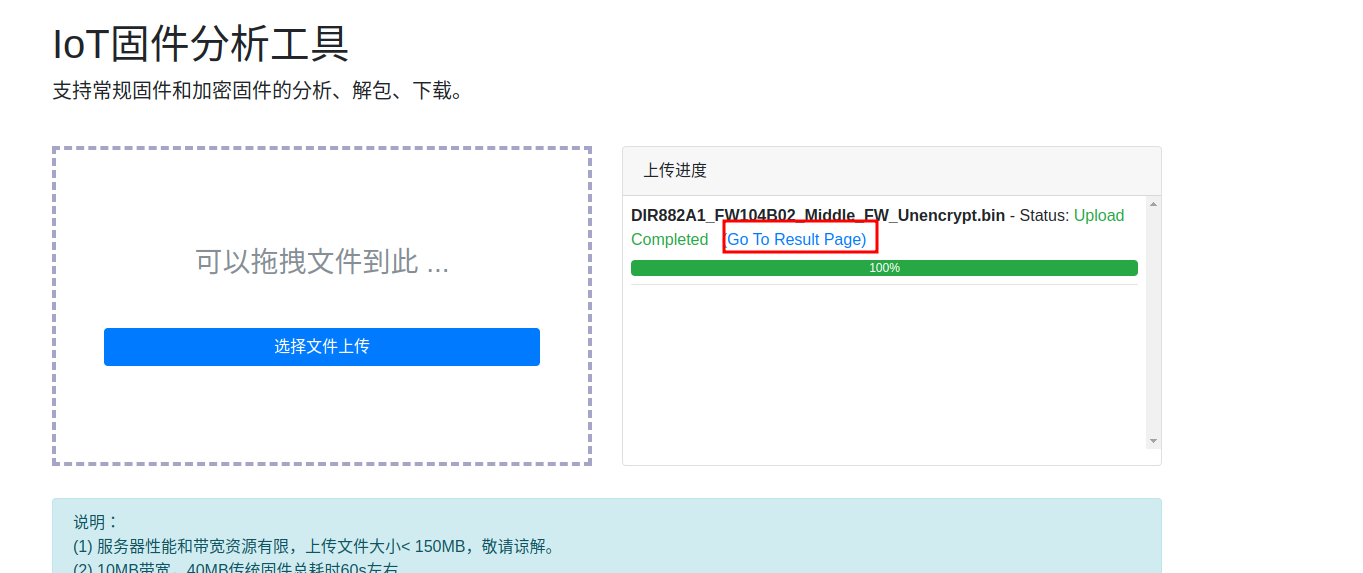

所以我们接下来需要从104b02这个版本中找到解密程序，先进行固件解包，笔者这次没有使用binwalk来解包，换了一个方式，使用了一个在线的网站iot在线解包。

好了之后到达结果页面

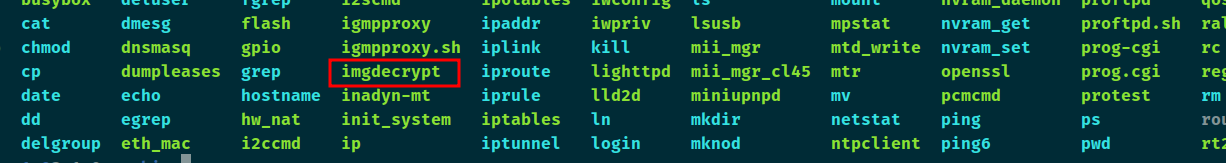

在bin或者usr/bin中找到decrypt的相关程序，bin目录下就找到了

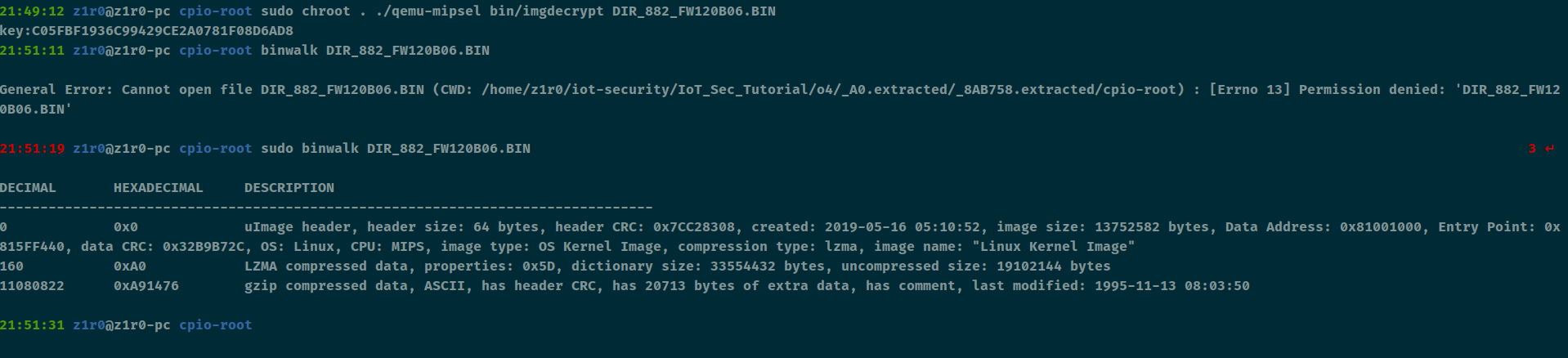

我们可以对这个加密程序进行一些逆向分析，分析出用的是什么加密算法。这里就不演示了，我们可以想个另一种方法，是不是可以使用这个程序直接对后面加密版本的固件进行解密呢？

nice，成功解密。

修复固件运行环境

之前我们学习了如何模拟运行IoT固件，但是，现实中并不是所有固件都能模拟运行成功，比如固件运行可能依赖于硬件，qemu无法完全模拟，所以，本节我们就来学习如何修复固件的运行环境，从而成功模拟固件运行。

我们本次使用的固件是D-Link的DIR-605L FW_113固件，附件可以去这个项目中下载

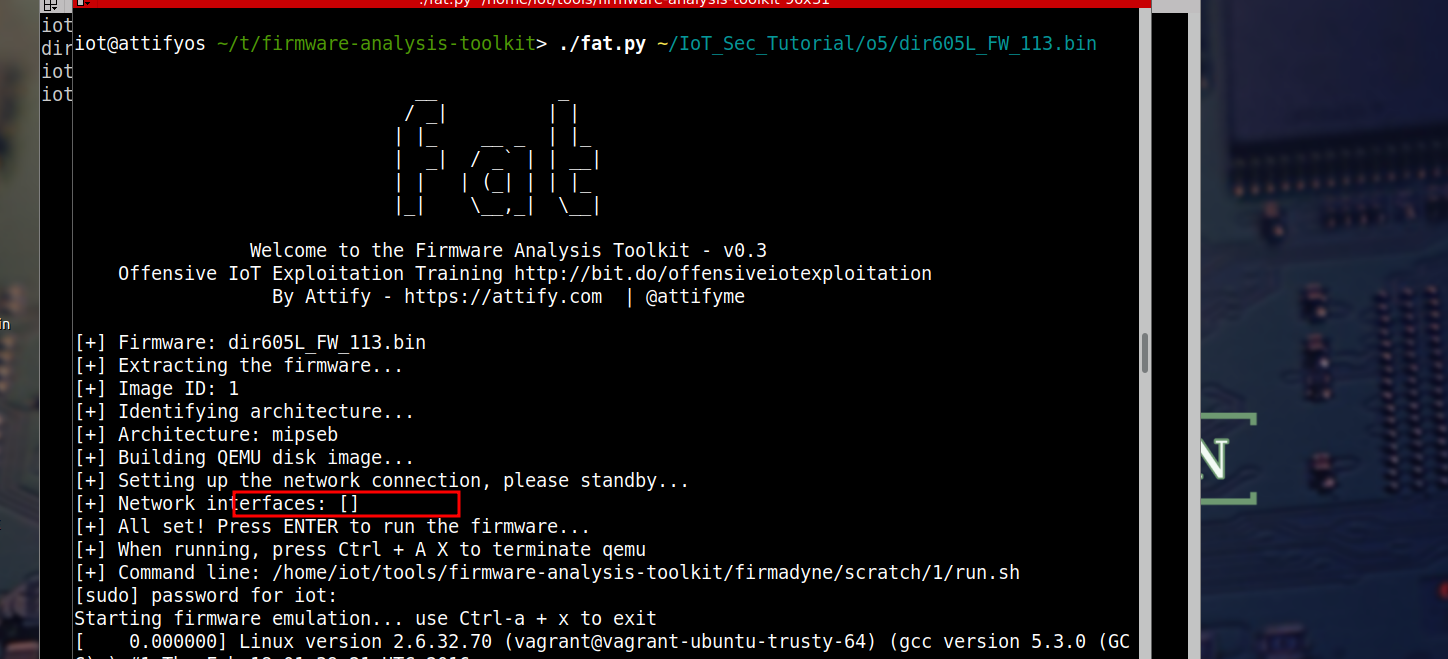

拿到固件后我们先放到fat里面看一下可不可以正常模拟

Interfaces那里为空，说明模拟运行失败了。不是所有固件都能用firmadyne模拟的，尤其是那些需要与硬件设备交互的固件

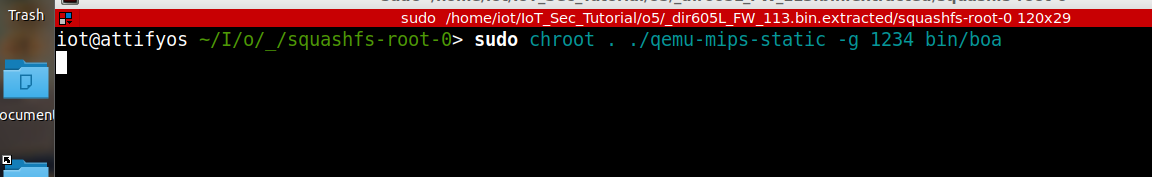

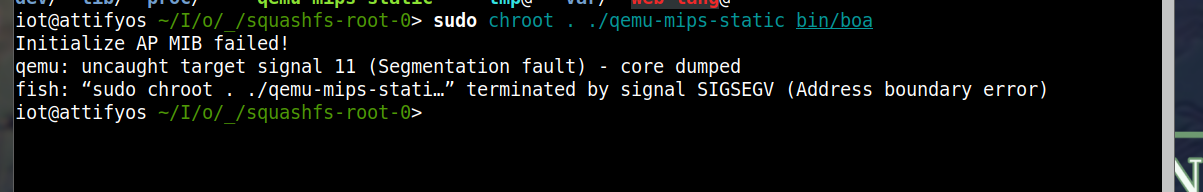

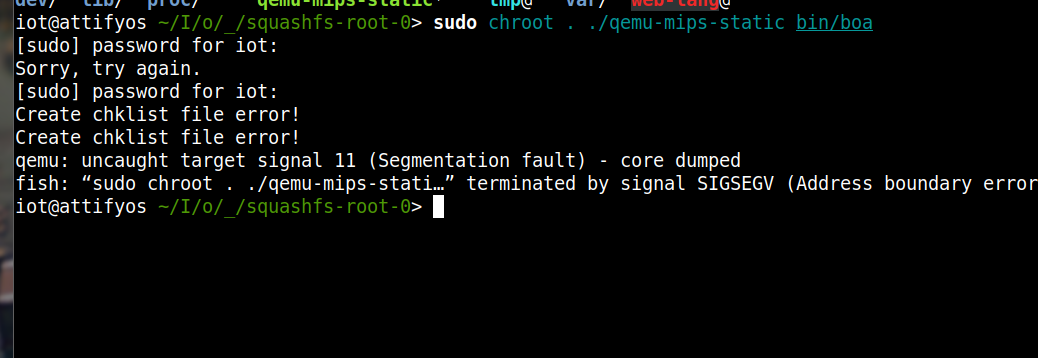

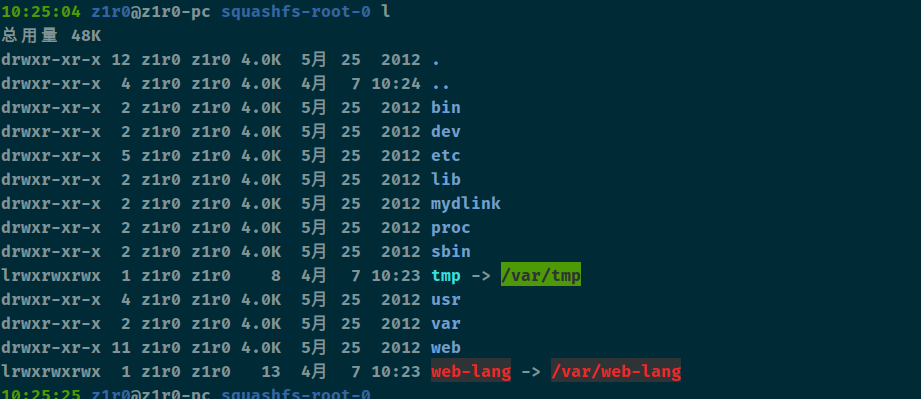

模拟固件运行的实质其实就是把固件的Web程序跑起来，而模拟失败则说明Web程序运行出错了，我们接下来就要针对看看Web程序报错的原因以及如何修复运行环境，我们提取固件的文件系统，提取出来的路径为squashfs-root-0

我们可以使用find ./ -name boa命令来定位该固件的Web程序。Boa程序是一个轻量级的web服务器程序，常见于嵌入式系统中。dlink就是在boa开源代码的基础上新增了很多功能接口以实现路由器上的不同功能。boa程序的路径为/bin/boa，同时我们发现在/etc/boa路径下还有个boa的密码配置文件，我们可以直接获取到boa加密后的密码。
